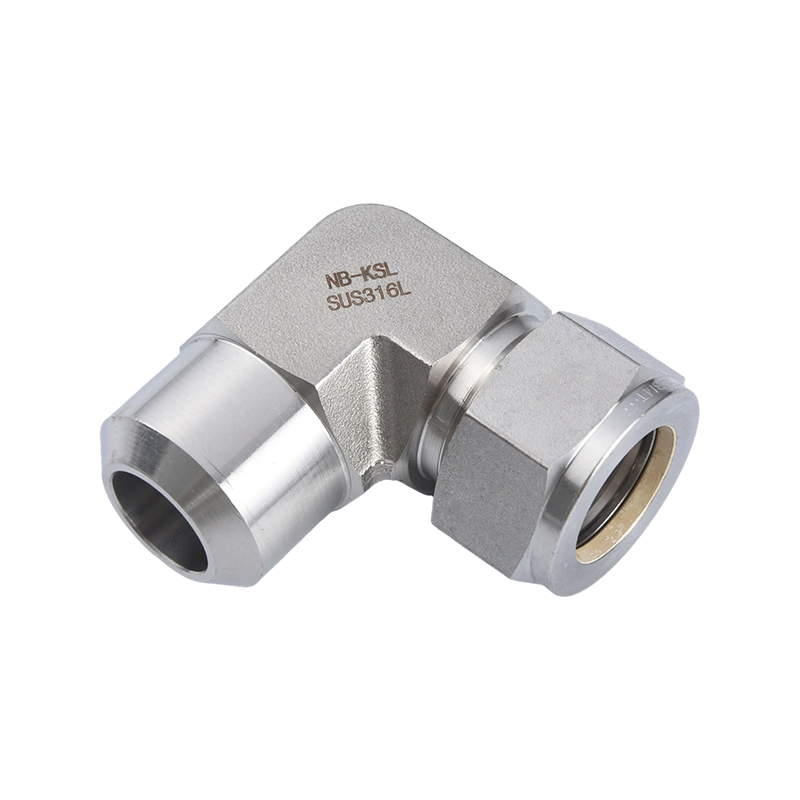

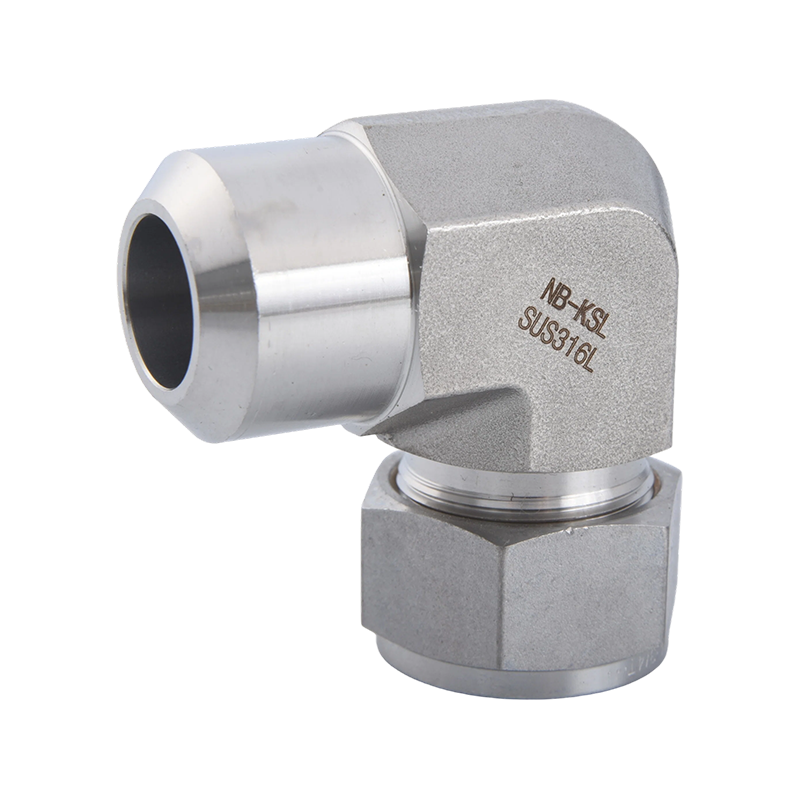

Компрессионный фитинг из нержавеющей стали 316L, колено для стыковой сварки труб ТРУБЫ

Name: Компрессионный фитинг из нержавеющей стали 316L, колено для стыковой сварки труб ТРУБЫ
Rating: 5 (99 reviews)

Этот продукт представляет собой высокопроизводительный соединитель, разработанный специально для требовательных систем транспортировки жидкостей. Это колено представляет собой трубный фитинг, используемый для изменения направления потока в трубопроводе, с углами 45 градусов или 90 градусов, также доступен обратный колено на 180 градусов. Конструктивные особенности существенно отличают его от обычных колен: торец трубы рассчитан на стыковую приварку с полным проваром к магистральному трубопроводу. Его концы подвергаются точной фаске для обеспечения провара и качества сварного шва; конец компрессионного соединения предназначен для быстрого соединения без сварки. Этот конец имеет специальную коническую уплотняющую поверхность или внутреннюю структуру втулки, которая в сочетании с гайкой и компрессионными компонентами (такими как втулки, уплотнительные кольца или металлические прижимные кольца) деформирует уплотнительный элемент за счет осевого сжимающего усилия, возникающего при затягивании гайки.

Свяжитесь с нами

Пред.V：Компрессионный фитинг из нержавеющей стали 316L к стыковому сварному соединению трубы ТРУБЫ След.：Компрессионный фитинг из нержавеющей стали 316L к головке для сварки раструбов труб

Описание
Свяжитесь с нами

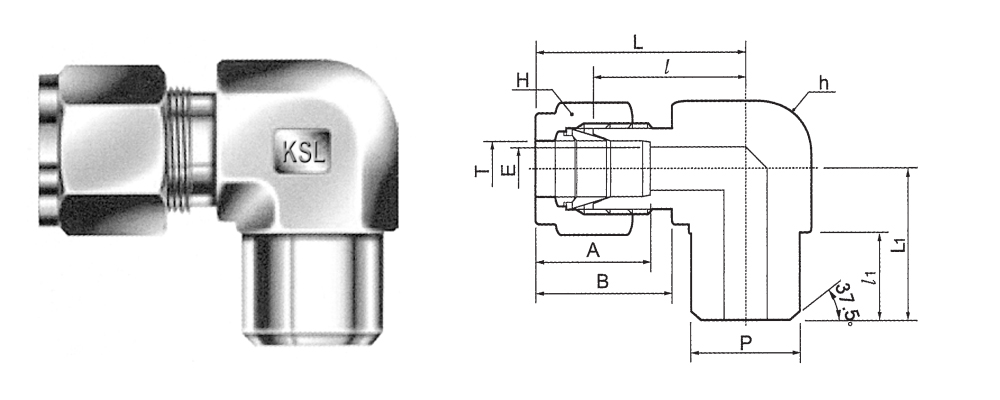

ТРУБНОЕ СОЕДИНЕНИЕ ПРИВАРНОЕ КОЛЕНО

Соединяет дробную трубку с трубой

Т-ТРУБКА НАРУЖНЫЙ ДИАМЕТР	РАЗМЕР ТРУБЫ НАРУЖНОЙ P	КАТАЛОГНЫЙ НОМЕР	A	B	E	h	H	/	/1	L	Л1
1/8	10.29	ЭБВ-01-1П	14	16.5	2.4	12.7	12	18.6	10	26.1	19.1
1/4	10.29	ЭБВ-02-1П	15.8	17.8	4.8	15	14	19.6	10	27.1	21.1
1/4	13.72	ЭБВ-02-2П	15.8	17.8	4.8	15	14	23.2	14.2	30.7	23.2
3/8	13.72	ЭБВ-03-2П	19.6	19.6	7.1	15	17	21.3	14.2	27.8	24
1/2	21.34	ЭБВ-044П	23.4	22.2	10.4	23	22	26.5	17	36.5	31
3/4	26.67	ЭБВ-06-6П	24.4	22.4	15.7	28	30	29.7	19	40.1	38.8

Соединяет дробную трубку с трубой

Т-ТРУБКА НАРУЖНЫЙ ДИАМЕТР	РАЗМЕР ТРУБЫ НАРУЖНОЙ P	КАТАЛОГНЫЙ НОМЕР	A	B	E	h	H	1	/	L	Л1
8	10.29	ЭБВ-8-1П	16.7	18.7	6.4	15	16	21.3	10	28	21.1
8	13.72	ЭБВ-8-2П	16.7	18.7	6.4	15	16	21.3	14.2	28	24
8	17.15	ЭБВ-8-3П	16.7	18.7	6.4	17.5	16	23.1	14.2	29.8	26
8	21.34	ЭБВ-8-4П	16.7	18.7	6.4	23	16	25.5	17	32.2	31
10	13.72	ЭБВ-10-2П	19.6	19.6	7.9	17.5	19	23.9	14.2	30.9	26
10	17.15	ЭБВ-10-3П	16.6	19.6	7.9	17.5	19	23.9	14.2	30.9	26
12	13.72	ЭБВ-12-2П	23.8	22.8	9.5	23	22	26.5	14.2	37	28.2
12	17.15	ЭБВ-12-3П	23.8	22.8	9.5	23	22	26.5	14.2	37.3	28.2
12	21.34	ЭБВ-12-4П	23.8	22.8	9.5	23	22	26.5	17	37.3	31
14	21.34	ЭБВ-14-4П	24.8	22.8	11.1	23	27	26.5	17	37.3	31
16	21.34	ЭБВ-16-4П	24.4	22.4	12.7	23	27	26.5	17	36.9	31
16	26.67	ЭБВ-16-6П	24.4	22.4	12.7	28	27	29.7	19	40.1	38.8
20	21.34	ЭБВ-20-4П	25.5	23.5	15.8	28	32	32	17	42.5	38.5
20	26.67	ЭБВ-20-6П	25.5	23.5	15.8	28	32	32	19	42.5	38.5
25	26.67	ЭБВ-25-6П	31.7	27	21.8	35	38	36.8	19	50.5	41.7
