Соединитель пагоды с рукавом для карт из нержавеющей стали 316L

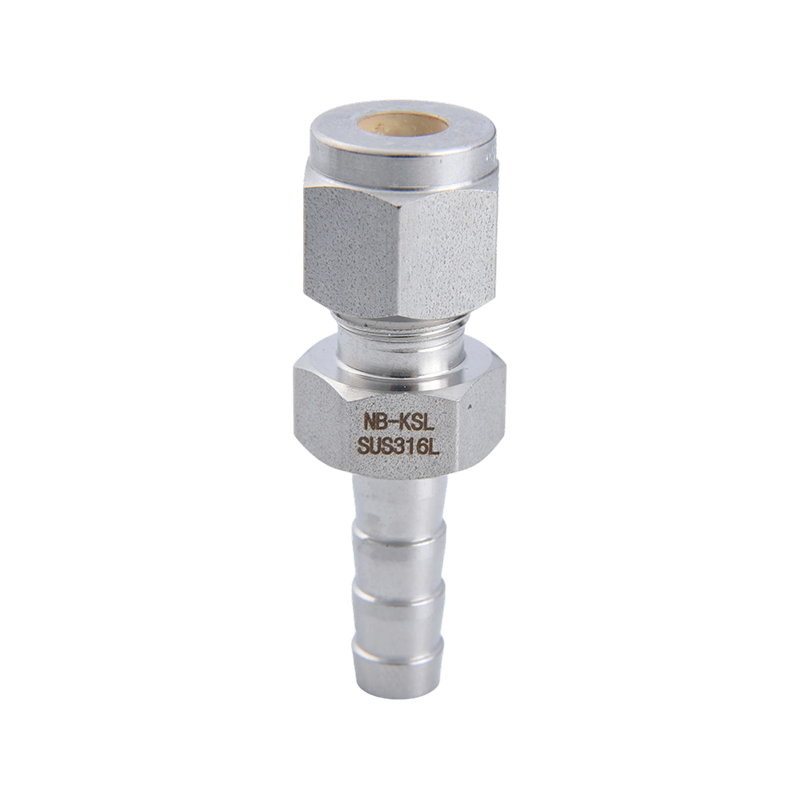

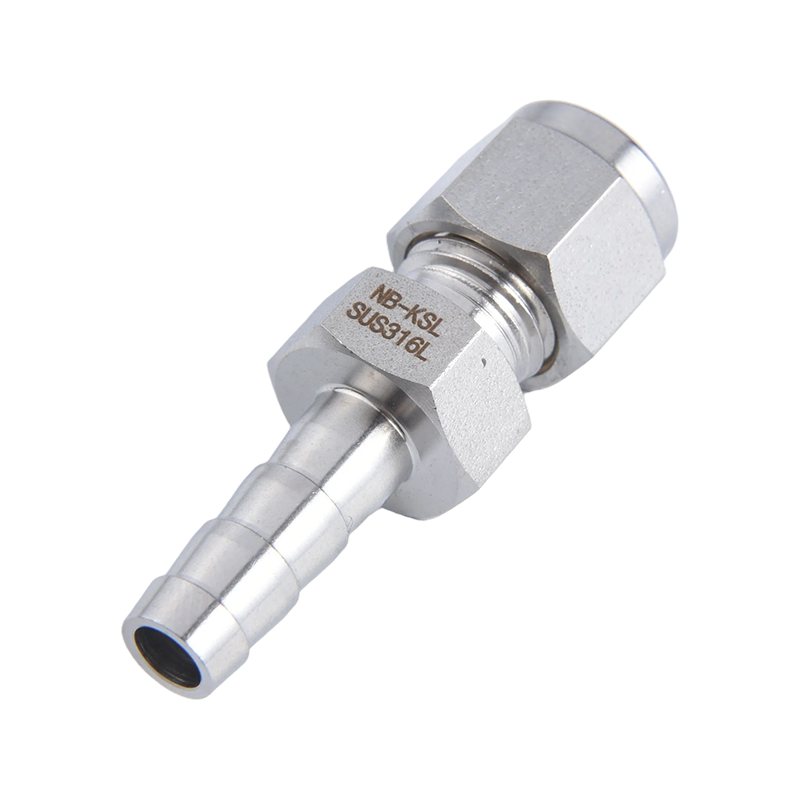

Соединитель-пагода из нержавеющей стали 316L Card представляет собой специализированный адаптер для систем трубопроводов для жидкостей. Его основная функция — обеспечить эффективное и герметичное соединение между жесткими трубами (например, металлическими) и гибкими трубами (например, резиновыми или пластиковыми шлангами). Корпус изделия изготовлен из аустенитной нержавеющей стали 316L, сочетающей в себе технологию жесткого уплотнения компрессионного фитинга и механическую зажимную конструкцию в виде пагоды. Он не требует сварки или развальцовки; постоянное уплотнение металлической трубы достигается простым механическим затягиванием. В то же время конструкция с шипами позволяет быстро собирать и разбирать гибкий шланг, что делает его ключевым компонентом в высокоточных, устойчивых к коррозии и чистоте трубопроводных системах. Этот конец предназначен для соединения шлангов из разных материалов, со ступенчатым кольцевым выступом на конце соединителя, напоминающим пагоду. Эти зазубрины представляют собой не простые кольца, а имеют определенные углы входа и выхода. Наконечники зазубрин закалены или основаны на собственной твердости 316L, чтобы слегка проникать во внутреннюю поверхность гибкого шланга.

  • Описание
  • Свяжитесь с нами

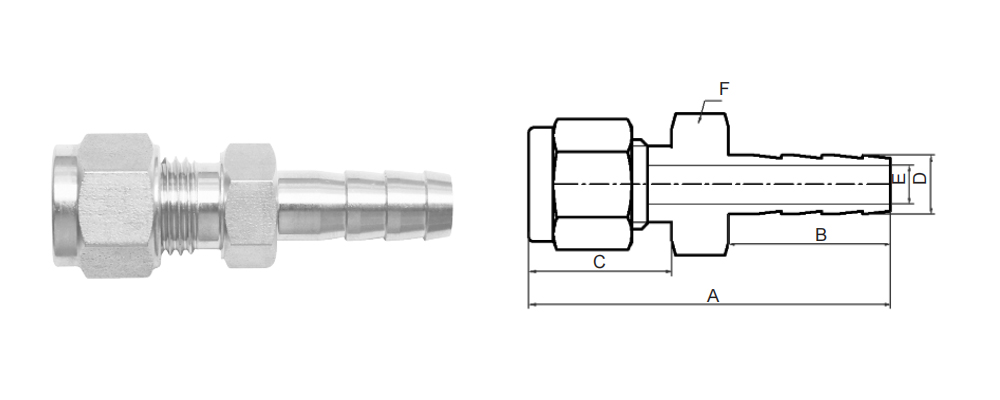

СОЕДИНИТЕЛЬ ШЛАНГА

Соединяет метрическую трубу с трубой

КАТАЛОГ
НОМЕР

T

A

B

C

E

D

F

1/4-6 мм

ПЖОД-02-6

1/4

44.9

20.1

17.8

4.8

7.27

12

1/4-8 мм

ПЖОД-02-8

1/4

46.8

22.1

17.8

6

9

12

3/8-6 мм

ПЖОД-03-6

3/8

46.2

20.1

19.6

4.8

7.27

16

3/8-8 мм

ПЖОД-03-8

3/8

48.2

22.1

19.6

6

9

16

6мм-6мм

ПЁД-6-6

6

44.9

20.1

17.8

4.8

7.27

12

8 мм-8 мм

ПЁД-8-8

8

47.8

22.1

18.7

6

9

14

8мм-1/2

ПЖОД-8-04

8

49.5

23.8

18.7

6.4

15.12

17

12мм-1/2

ПЖОД-12-04

12

55.1

23.8

22.8

9.7

15.12

22
