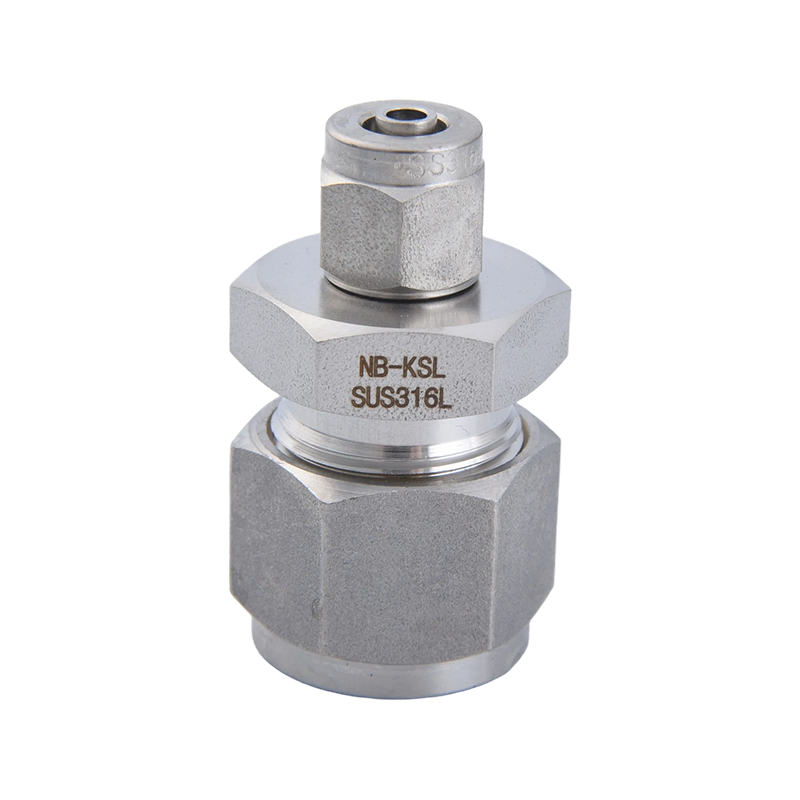

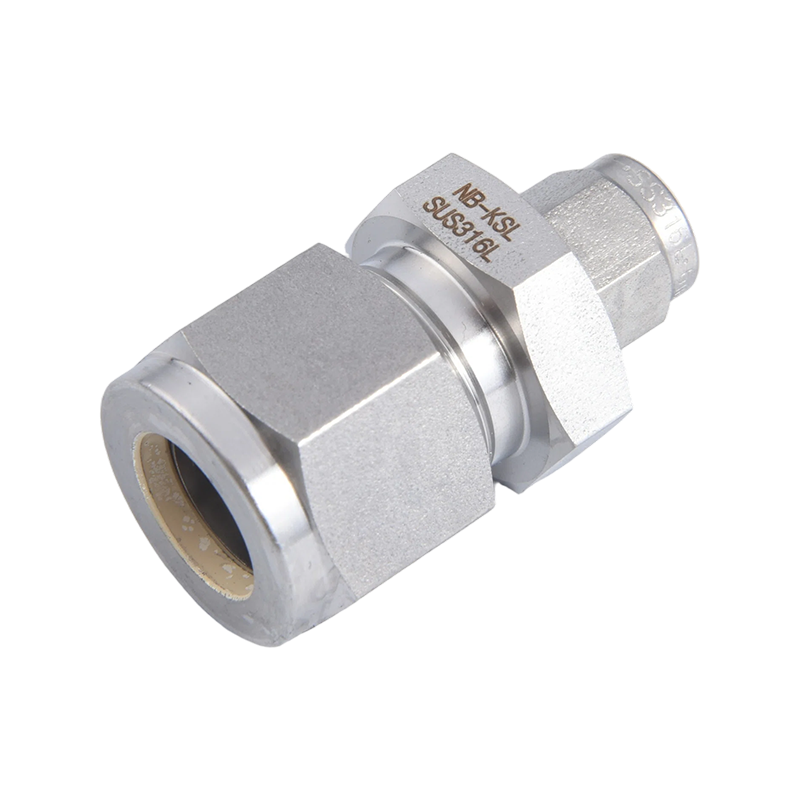

Прямой соединитель компрессионного фитинга из нержавеющей стали 316L.

Name: Прямой соединитель компрессионного фитинга из нержавеющей стали 316L.
Rating: 5 (99 reviews)

Этот высокопроизводительный конический прямой разъем предназначен для работы в средах высокого давления, высокой чистоты и чрезвычайно агрессивных средах. Изготовленный из высококачественной низкоуглеродистой нержавеющей стали 316L, он обеспечивает надежные соединения жидкостной системы между трубами различного диаметра (метрическими или дробными), гарантируя отсутствие утечек даже в экстремальных условиях эксплуатации.

Ключевые преимущества продукта:
Превосходные характеристики материала: Изготовлен из нержавеющей стали 316L, ее более низкое содержание углерода по сравнению со стандартными 304 или 316 эффективно подавляет межкристаллитную коррозию во время сварки или в высокотемпературных средах. Превосходная стойкость к точечной коррозии делает его идеальным для морской, химической и полупроводниковой промышленности.
Технология уплотнения с двойным наконечником. Используя классическую конструкцию с двойным наконечником, задний наконечник обеспечивает надежную поддержку, а передний наконечник образует идеальное уплотнение между металлами. Эта конструкция может выдерживать чрезвычайно высокие вибрации и сохранять герметичность во время значительных температурных циклов.
Прецизионное коническое соединение: специально разработанное для соединения двух труб разного диаметра, оно оптимизирует переход жидкости, уменьшает количество трубных фитингов, что приводит к упрощению прокладки системы и снижению потерь давления.
Простая и повторяемая установка: сварка, нарезание резьбы или развальцовка не требуются. Установка может быть завершена с помощью всего лишь гаечного ключа, и он позволяет выполнять многократную разборку и повторную сборку без повреждения уплотняющей поверхности.

Типичные области применения:
Нефть и газ: соединения приборной панели и агрессивная среда на морских платформах.
Производство полупроводников: системы подачи газа сверхвысокой чистоты (VHP).
Лабораторные и аналитические приборы: Газовые хроматографы, системы отбора проб.
Водородная энергетика: Соединения трубопроводов водорода высокого давления.

Свяжитесь с нами

Пред.V：Четырехходовой разъем с внутренней резьбой След.：Прямой компрессионный фитинг из нержавеющей стали 316L

Описание
Свяжитесь с нами

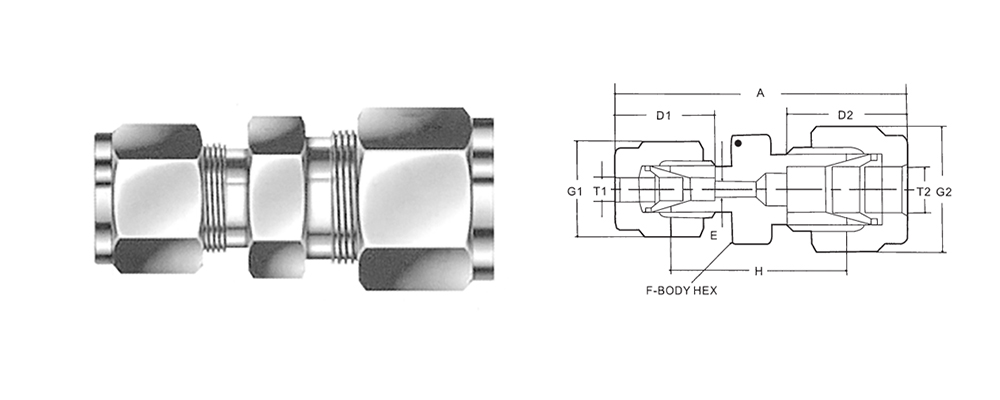

(МЕТРИЧЕСКИЕ)

ТРУБКА НАРУЖНЫЙ ДИАМЕТР КАТАЛОГ
Т1	Т2	НОМЕР	A	Д1	Д2	E	Г1	G2	F	H
3	6	РУ-3-6	40	13.5	15.8	2.4	12	14	14	25.2
4	6	РУ4-6	40.2	13.7	15.8	3	12	14	14	25.4
6	8	РУ-6-8	42.9	15.8	16.7	4.8	14	16	16	27.4
6	10	РУ-6-10	44.9	15.8	19.6	4.8	14	19	17	29.5
6	12	РУ-6-12	48.1	15.8	23.8	4.8	14	22	19	29.5
8	10	РУ-8-10	45.3	16.7	19.6	6.4	16	19	17	30
8	12	РУ-8-12	48.7	16.7	23.8	6.4	16	22	19	30.2
10	12	РУ-10-12	49.4	19.6	23.8	7.9	19	22	19	31
12	16	РУ-12-16	52.8	23.8	24.3	9.5	22	27	24	31.8
12	18	РУ-12-18	54.8	23.8	24.8	9.5	22	27	27	33.3
18	25	РУ-18-25	60.6	22.8	24.8	15.1	30	38	35	38.1
20	25	РУ-20-25	63.1	25.5	31.7	15.9	32	38	35	39.9

(ДРАБОЧНЫЙ)

ТРУБКА НАРУЖНЫЙ ДИАМЕТР Т1 В мм	Т2	КАТАЛОГНЫЙ НОМЕР	A	Д1	Д2	E	Г1	G2	F	H
3	1/8	РУ-3-01	36.9	13.5	14	2.4	12	12	12	22.4
4	1/8	РУ-401	37.6	13.7	14	2.4	12	12	12	23.4
4	1/4	РУ-402	39.9	13.7	15.8	3	12	14	14	25.4
6	1/8	РУ-6-01	41	15.8	14	2.4	12	14	14	25.2
6	1/4	РУ-6-02	41.8	15.8	15.8	4.8	14	14	14	26.2
8	1/4	РУ-8-02	42.9	16.7	15.8	4.8	14	16	14	27.4
10	1/8	РУ-10-01	44.1	19.6	14	2.4	12	19	17	28.5
10	1/4	РУ-10-02	44.9	19.6	15.8	4.8	14	19	17	29.5
10	3/8	РУ-10-03	46.2	19.6	19.6	7.1	17	19	17	31
12	3/8	РУ-12-03	49.4	23.8	19.6	7.1	17	22	22	31
12	1/2	РУ-12-04	52	23.8	23.4	9.5	22	22	22	31
18	3/4	РУ-18-06	54.5	24.8	24.4	15.1	30	30	27	33.3
20	3/4	РУ-20-06	55.7	25.5	24.4	15.7	32	30	30	34.8
20	1"	РУ-20-08	63.1	25.5	31.7	15.9	32	38	35	39.9
22	1"	РУ-22-08	63.1	25.5	31.7	18.3	32	38	35	39.9
