Боковой тройник с компрессионным фитингом из нержавеющей стали 316L с внешней резьбой

Главная / Продукты / Трубные фитинги из нержавеющей стали / Трубка к мужской трубе / Боковой тройник с компрессионным фитингом из нержавеющей стали 316L с внешней резьбой

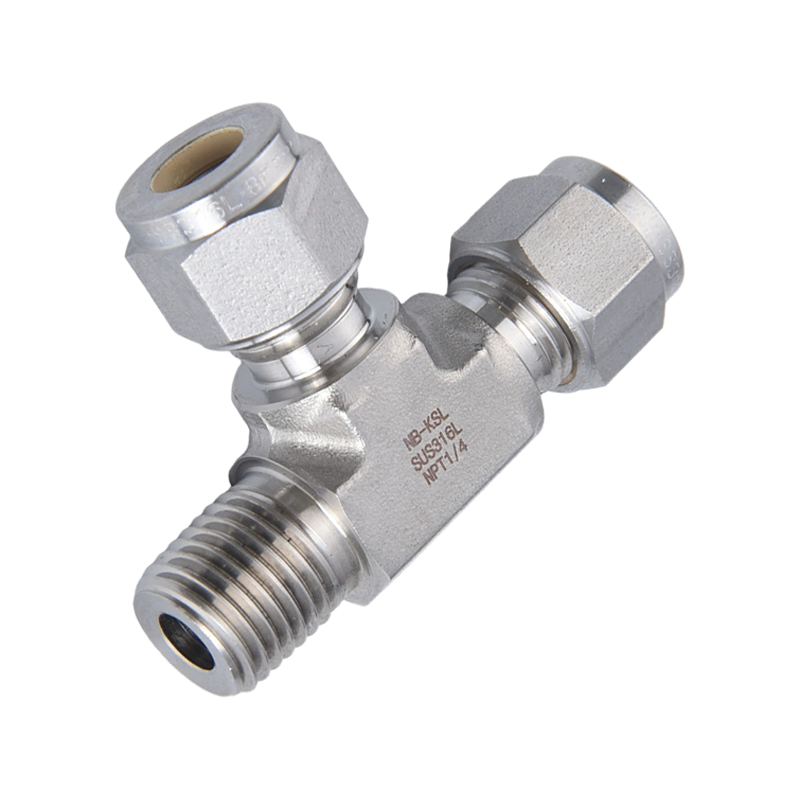

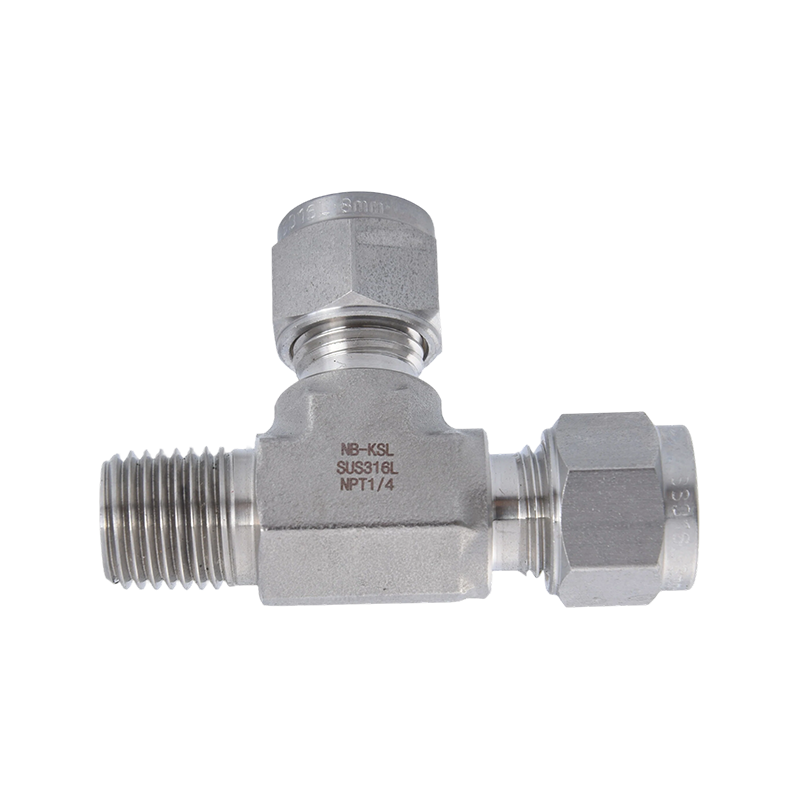

Боковой тройник с компрессионным фитингом из нержавеющей стали 316L с внешней резьбой

Основные области применения тройников с наружной резьбой из нержавеющей стали 316L
Тройник с наружной резьбой имеет особую конфигурацию: одно отверстие на участке представляет собой наружную трубную резьбу, а другое отверстие и ответвление представляют собой фитинги для компрессионных трубок. Такая конструкция важна для сценариев «доступа к конечной точке с ветвлением».

1. Контрольно-измерительные приборы и контроль процесса
Это наиболее распространенное применение тройника с наружной резьбой.

Станции контроля давления: Конец с наружной резьбой ввинчивается непосредственно в гнездовой порт основной технологической линии или резервуара, а боковые и рабочий порты подключаются к манометрам, преобразователям или линиям отбора проб.
Интеграция датчиков: используется для введения датчиков температуры или датчиков расхода в систему через боковую ветвь, не прерывая линейный поток основной трубки.

2. Водородная и газовая промышленность высокого давления.
Благодаря превосходной стойкости к водородному охрупчиванию и стойкости к высокому давлению стали 316L:

Панели заправки водородом: обеспечивают распределение водорода под высоким давлением и доступ к оборудованию в очень ограниченном пространстве.
Коллекторы газовых баллонов: используются для последовательного соединения нескольких цилиндров вместе, при этом наружная резьба соединяется непосредственно с коллектором, а концы сжатия соединяют отдельные линии цилиндров.

3. Производство полупроводников и солнечных элементов
Использование высокой чистоты и компактного дизайна:

Газовые шкафы: используются в специальных системах подачи газа (например, силана, аммиака) для отвода газа из главного клапана подачи в несколько технологических камер.
Системы доставки химикатов: служат узлом для соединения основных линий снабжения с ответвлениями при транспортировке химических реагентов высокой чистоты.

4. Лабораторное и аналитическое оборудование
Системы газовой хроматографии (ГХ): облегчают смешивание или разделение газов-носителей и проб в прецизионных газовых трактах.
Настройки автоклава и реактора: охватываемый конец часто монтируется непосредственно на крышку реактора, а два компрессионных конца служат впускными и выпускными/разгрузочными портами.

5. Морское и нефтехимическое машиностроение
Коррозионностойкие петли для отбора проб: марка 316L устойчива к брызгам морской соли и коррозии. Боковые тройники с наружной резьбой часто используются на панелях отбора проб для отбора жидкости из основной линии для мониторинга в режиме реального времени.
Гидравлические системы управления: идеально подходят для разветвления масляных линий в компактных гидравлических силовых агрегатах (HPU).

Contact Us Свяжитесь с нами
ПРЕДЫДУЩИЙ:Компрессионный фитинг из нержавеющей стали 316L, колено с внешней резьбой СЛЕДУЮЩИЙ:Компрессионный фитинг из нержавеющей стали 316L, тройник с внешней резьбой
  • Описание
  • Свяжитесь с нами

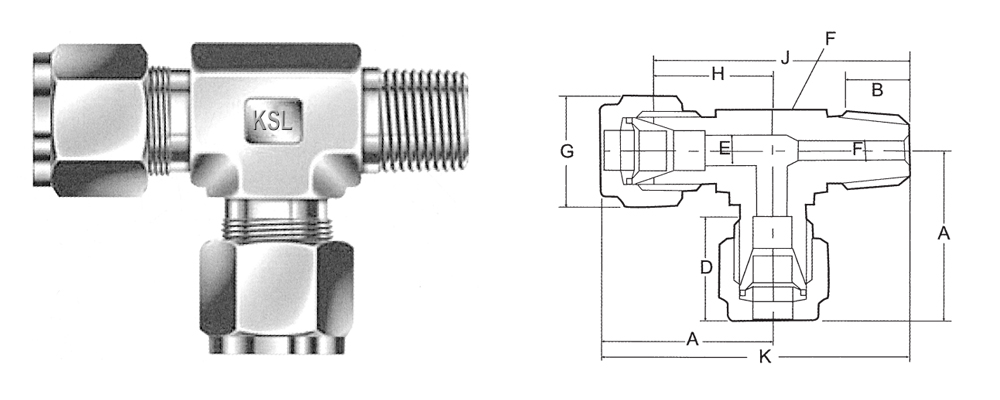

(МЕТРИЧЕСКИЕ)

КАТАЛОГНЫЙ НОМЕР

Т-ТРУБКА

О.Д.

PT-NPT НАРУЖНАЯ

РАЗМЕР ТРУБЫ

A

B

D

E

Е1

F

G

H

J

K

M РТ-4-1

4

1/8

25.7

10

13.7

3

4.8

12.7

12

19

38.6

45.3

МРТ-4-2

4

1/4

27.5

14

13.7

3

7.1

16

12

20.8

44.8

51.5

МРТ-6-1

6

1/8

274

10

15.8

4.8

4.8

12.7

14

19.6

39.2

47

МРТ-6-2

6

1/4

292

14

15.8

4.8

6

16

14

21.4

45.4

53.2

M РТ-6-3

6

3/8

302

14

15.8

4.8

9.5

17.5

14

22.4

46.9

54.7

МРТ-6-4

6

12

31.7

19

15.8

4.8

11.9

20.6

14

23.9

56.9

64.7

МРТ-8-1

8

1/8

30.1

10

16.7

6

4.8

16

16

22.4

43.4

51.1

МРТ-8-2

8

1/4

30.1

14

16.7

6

6

16

16

22.4

46.4

54.1

МРТ-8-3

8

3/8

30.8

19

16.7

6.4

9.5

17.5

16

23.1

47.6

55.3

МРТ-8-4

8

1/2

32.7

19

16.7

6.4

11.9

20.6

16

24.9

57.9

65.7

M РТ-10-1

10

1/Б

31.5

10

19.6

7.9

4.8

17.5

19

23.9

46.4

54

МРТ-10-2

10

1/4

31.5

14

19.6

7.9

7.1

17.5

19

23.9

48.9

56.5

МРТ-10-3

10

3/8

31.5

14

19.6

7.9

7.9

17.5

19

23.9

48.9

56.5

МРТ-10-4

10

12

33.5

19

19.6

7.9

11.9

20.6

19

25.9

58.9

66.5

МРТ-12-2

12

114

36.7

14

23.8

9.5

7.1

20.6

22

25.9

54.1

64.9

МРТ-12-3

12

3/8

36.7

14

23.8

9.5

9.5

20.6

22

25.9

54.1

64.9

МРТ-12-4

12

1/2

36.7

19

23.8

9.5

9.5

20.6

22

25.9

58.9

69.7

МРТ-12-6

12

3/4

38.8

19

23.8

9.5

157

28

22

28

64.8

75.6

МРТ-14-3

14

3/8

39.5

14

24.8

11.1

9.5

23

27

28.7

57.7

68.5

M РТ-14-4

14

1/2

39.5

19

24.8

11.1

11.1

23

27

28.7

627

73.5

M РТ-14-6

14

3/4

38.8

19

24.8

11.1

15.7

28

27

28

64.8

75.6

МРТ-16-3

16

3/8

39.1

14

24.4

127

9.5

22

27

28.7

57.7

68.1

M РТ-16-4

16

1/2

39.1

19

24.4

12.7

11.9

22

27

28.7

627

73.1

M РТ-16-6

16

3/4

38.4

19

24.4

127

157

28

27

28

64.8

75.2

МРТ-18-3

18

3/8

38.8

14

24.8

15.1

9.5

28

30

28

60.5

71.3

МРТ-18-4

18

1/2

38.8

19

24.8

15.1

11.9

28

30

28

64.8

75.6

M РТ-18-6

18

3/4

38.8

19

24.8

15.1

15.1

28

30

28

64.8

75.6

МРТ-20-4

20

12

46

19

25.5

15.9

11.9

34.5

32

35.5

77.2

87.7

M РТ-20-6

20

3/4

46

19

25.5

15.9

159

34.5

32

35.5

77.2

87.7

МРТ-22-4

22

12

46

19

25.5

18.3

11.9

34.5

32

35.5

77.2

87.7

M РТ-22-6

22

3/4

46

19

25.5

18.3

157

34.5

32

35.5

77.2

87.7

МРТ-25-4

25

1/2

49.5

19

31.7

21.8

11.9

34.5

38

36.8

78.5

91.2

МРТ-25-6

25

34

49.5

19

31.7

21.8

15.7

34.5

38

36.8

78.5

91.2

МРТ-25-8

25

1

49.5

22

31.7

21.8

21.8

34.5

38

36.8

81.3

94


(ДРАБОЧНЫЙ)

МРТ-01-1

1/8

1/8

26.1

10

14

2.4

4.8

12.7

12

18.6

38.2

45.7

МРТ-01-2

1/8

1/4

28

14

14

2.4

6

16

12

20.5

44.5

52

МРТ-02-1

1/4

1/8

27.4

10

15.8

4.8

4.8

12.7

14

19.6

39.2

47

МРТ-02-2

1/4

1/4

292

14

15.8

4.8

6

16

14

21.4

45.4

53.2

МРТ-02-3

1/4

3 /Б

302

14

15.8

4.8

9.5

17.5

14

22.4

46.9

54.7

МРТ-02-4

1/4

1/2

31.7

19

15.8

4.8

11.9

20.6

14

23.9

56.9

64.7

МРТ-03-1

38

1/8

30.7

10

19.6

7.1

4.8

16

17

23.1

44.1

51.7

M РТ-03-2

38

114

30.7

14

19.6

7.1

7.1

16

17

23.1

47.1

54.7

МРТ-03-3

38

3/Б

30.7

14

19.6

7.1

7.1

16

17

23.1

47.6

55.2

M РТ-03-4

38

1/2

33.5

19

19.6

7.1

11.9

20.6

17

25.9

58.9

66.5

МРТ-04-2

1/2

114

36.1

14

23.4

10.4

7.1

20.6

22

25.9

54.1

64.3

МРТ-04-3

1/2

3/Б

36.1

14

23.4

10.4

9.5

20.6

22

25.9

54.1

64.3

M РТ-04-4

1/2

1/2

36.1

19

23.4

10.4

10.4

20.6

22

25.9

58.9

69.1

M РТ-04-6

1/2

314

382

19

23.4

10.4

15.7

28

22

28

64.8

75

МРТ-05-3

58

3/8

39.1

14

24.4

12.7

9.5

22

27

28.7

57.7

68.1

M РТ-05-4

5/8

1/2

39.1

19

24.4

12.7

11.9

22

27

28.7

627

73.1

МРТ-05-6

5В8

3/4

384

19

24.4

12.7

15.7

28

27

28

64.8

75.2

МРТ-06-4

34

1/2

38.4

14

24.4

15.7

11.9

28

30

28

64.8

75.2

M РТ-06-6

34

3/4

38.4

19

24.4

15.7

15.7

28

32

28

64.8

75.2

M РТ-08-6

1"

3/4

49.5

19

31.7

22.4

15.9

34.5

38

36.8

78.5

91.2

МРТ-08-8

1"

1/1

49.5

22

31.7

22.4

224

34.5

38

36.8

81.3

94

Все размеры указаны в миллиметрах, если не указано иное, только для справки. Могут быть изменены.
