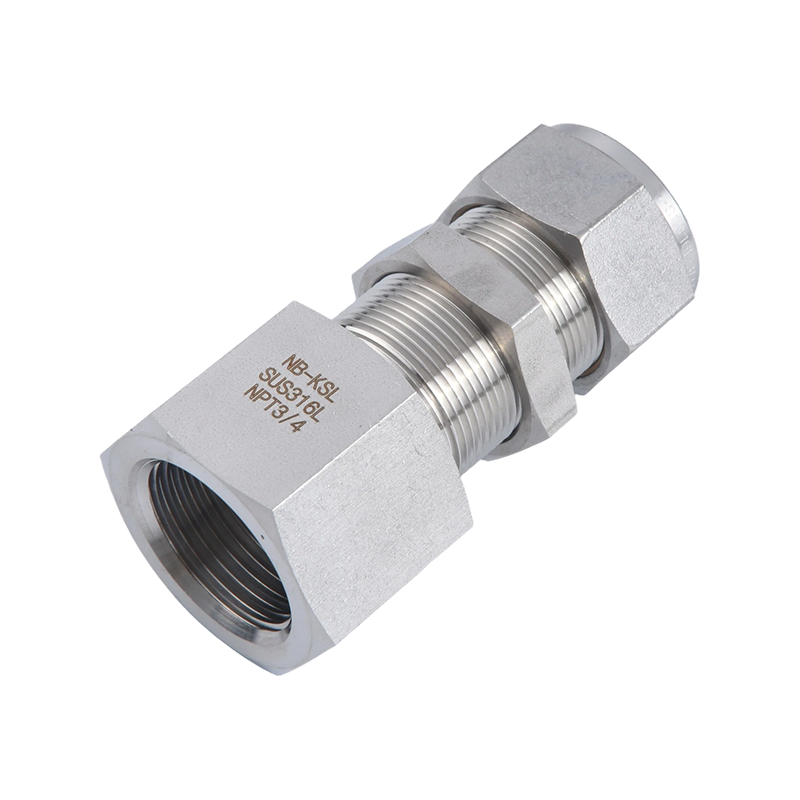

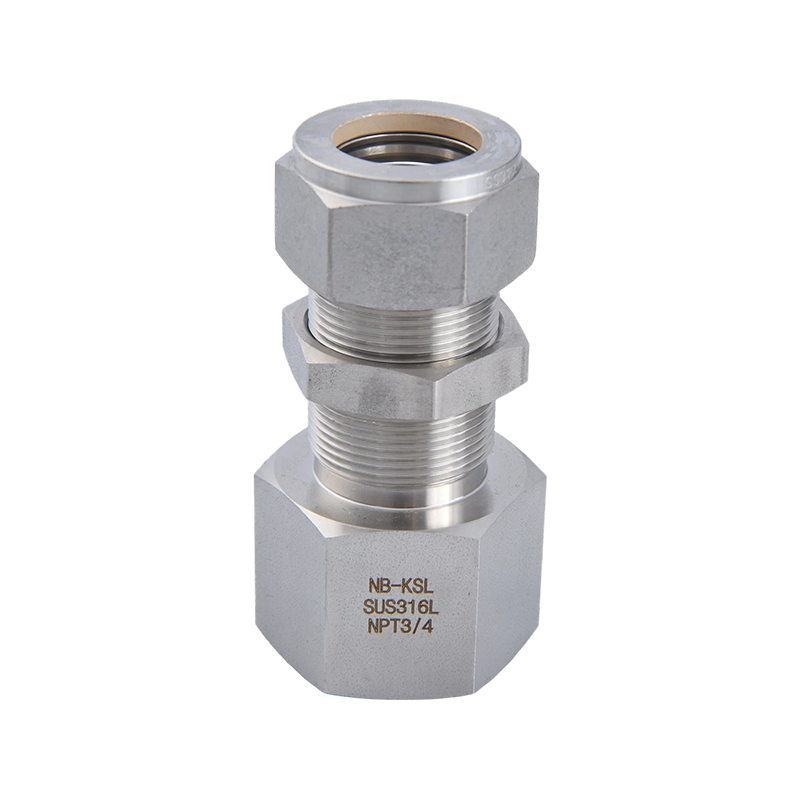

Компрессионный фитинг из нержавеющей стали 316L, внутренняя резьба через пластинчатый соединитель

Главная / Продукты / Трубные фитинги из нержавеющей стали / Трубка к женской трубе / Компрессионный фитинг из нержавеющей стали 316L, внутренняя резьба через пластинчатый соединитель

Компрессионный фитинг из нержавеющей стали 316L, внутренняя резьба через пластинчатый соединитель

Компрессионный фитинг из нержавеющей стали 316L со сквозной пластиной и внутренней резьбой представляет собой профессиональное устройство для соединения труб, сочетающее в себе технологию уплотнения с обжимным кольцом и конструкцию установки со сквозной пластиной. Его основная функция — обеспечить стабильное, надежное и герметичное соединение, когда трубы проходят через стены оборудования или коробки управления, а также обеспечить внутреннюю резьбу на другом конце для соединения с другой трубопроводной арматурой или контрольно-измерительным оборудованием. Корпус разъема представляет собой цельную механически обработанную конструкцию с наконечником для соединения на одном конце и концом для соединения с внутренней резьбой на другом, а также крепежной структурой со сквозной пластиной посередине. Внутренние каналы потока обработаны с высокой точностью, чтобы обеспечить плавное прохождение жидкости и уменьшить потери давления и турбулентность; передняя втулка образует уплотнение к внешней стенке трубы во время установки, создавая осевое сжатие во время затяжки для достижения основной функции уплотнения; задняя втулка в основном увеличивает силу фиксации трубы, предотвращая ослабление или падение трубы в условиях высокого давления или вибрации, создавая радиальное зацепление; крепежная конструкция со сквозной пластиной используется для крепления разъема к панели или настенной панели, включая секцию внешней резьбы и контргайку или крепежную шайбу, обеспечивая надежную установку.

Contact Us Свяжитесь с нами
Пред.V：Компрессионный фитинг из нержавеющей стали 316L для манометра След.：Колено с внутренней резьбой компрессионного фитинга
  • Описание
  • Свяжитесь с нами

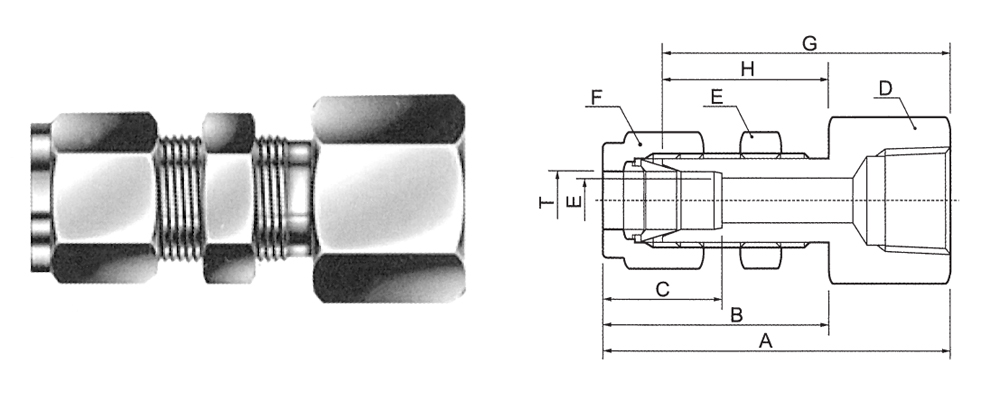

РАЗЪЕМ НА ПЕРЕГОРОДКЕ

(МЕТРИЧЕСКИЕ)

КАТАЛОГ НОМЕР

T ТРУБКА О.Д.

ПТ-НПТ ЖЕНСКИЙ ТРУБА РАЗМЕР

A

D

E

F

G

H

СВЕРЛЕНИЕ ОТВЕРСТИЙ В ПАНЕЛИ

МАКС. ТОЛЩИНА ПАНЕЛИ

БФК-6-1

6

1/8

47.4

16

4.8

14

39.6

26.2

11.5

10.2

БФК-6-2

6

1/4

52.2

19

4.8

14

44.4

26.2

11.5

10.2

БФК-8-2

8

1/4

54.4

19

6.4

16

46.7

28.2

13.1

11.2

БФК-10-4

10

1/2

61.6

27

7.9

19

54.01

29.4

16.3

11.2

БФК-12-4

12

1/2

67.2

27

9.5

22

56.4

31.8

19.5

12.7

БФК-14-4

14

1/4

67.9

27

11.1

27

57.1

32.5

22.8

12.7

БФК-01-1

1/8

1/8

45.6

14

2.4

12

38.1

24.2

8.3

11.2

БФК-02-1

1/4

1/8

47.4

16

4.8

14

39.6

26.2

11.5

10.2

БФК-02-2

1/4

1/4

52.2

19

4.8

14

44.4

26.2

11.5

10.2

БФК-03-2

3/8

1/4

55.4

19

7.1

17

47.8

29.5

14.7

11.2

БФК-03-3

3/8

3/8

57

22

7.9

17

49.4

29.5

14.7

11.2

БФК-04-3

1/2

3/8

61.8

24

10.4

22

51.6

31.8

19.5

12.7

БФК-04-4

1/2

1/2

66.6

27

10.4

22

56.4

31.8

19.5

12.7

БФК-06-6

3/4

3/4

74

35

15.7

30

63.6

37.3

26

16.8

Все размеры указаны в миллилитрах, если не указано иное, только для справки. Могут быть изменены.
