Руководство по выбору водородных фитингов: как правильно выбрать материалы, уплотнения и номинальное давление

Быстрый ответ: как выбрать правильный водородный фитинг за три шага

Прежде чем углубляться в технические детали, вот путь принятия решения, который примерно охватывает 90% вариантов промышленного водородного фитинга :

1. Определите диапазон рабочего давления и температуры (например, давление заправки 350 бар против давления в трубах батареи топливных элементов 15 бар).
2. Выберите базовый материал, рассчитанный на работу с водородом — почти во всех случаях нержавеющая сталь 316/316L используется по умолчанию, если только ограничения по стоимости или весу не подталкивают вас к использованию алюминиевых сплавов в конкретных приложениях с низким давлением и малым циклом.
3. Подберите тип уплотнения к фитингу: металлические прокладки или уплотнения из ПТФЭ/ПКТФЭ для линий высокого давления и высокой чистоты; фторэластомеры только для некритических вторичных линий низкого давления.

Пропуск любого из этих трех этапов является наиболее распространенной причиной возникновения утечек, охрупчивания или преждевременного разрушения уплотнений в водородных системах в течение первых 12–18 месяцев эксплуатации.

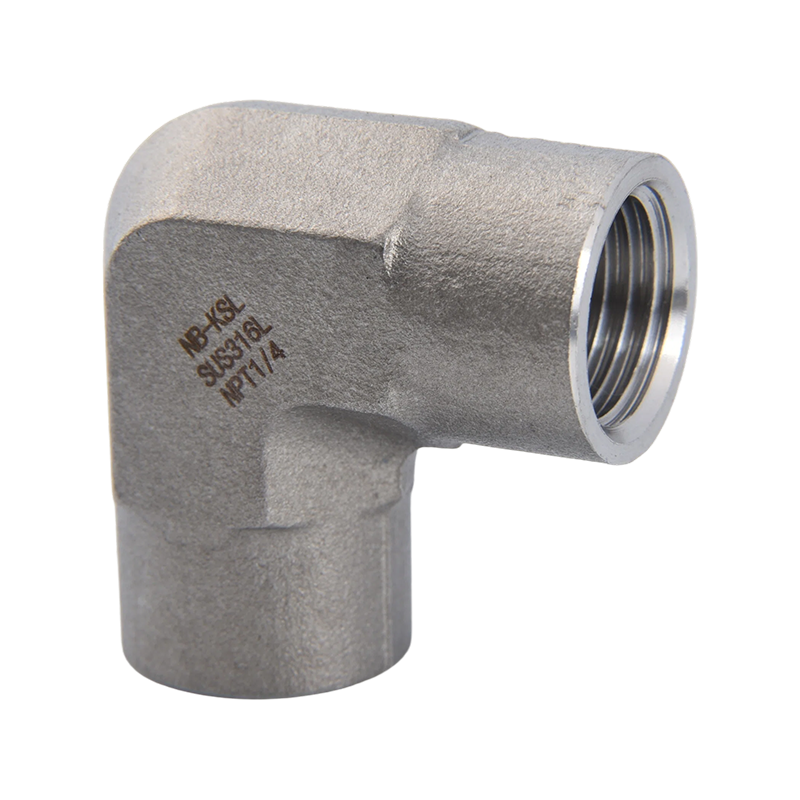

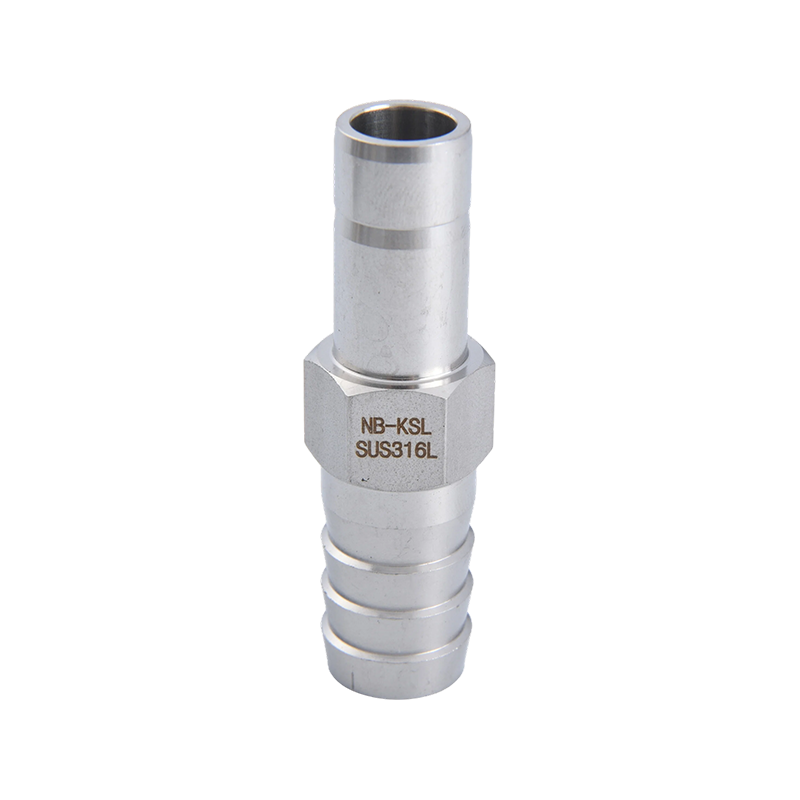

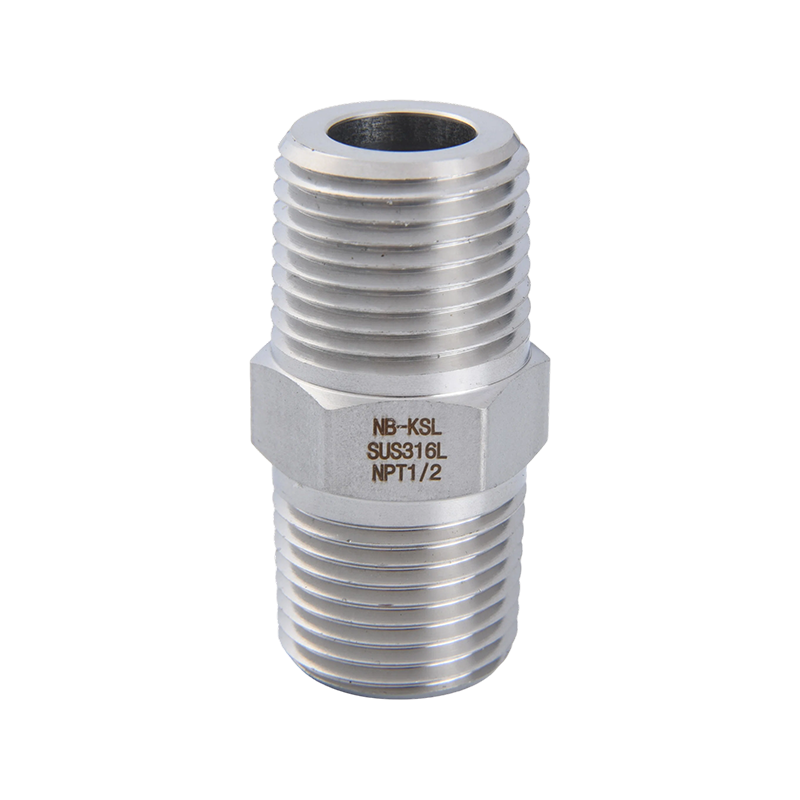

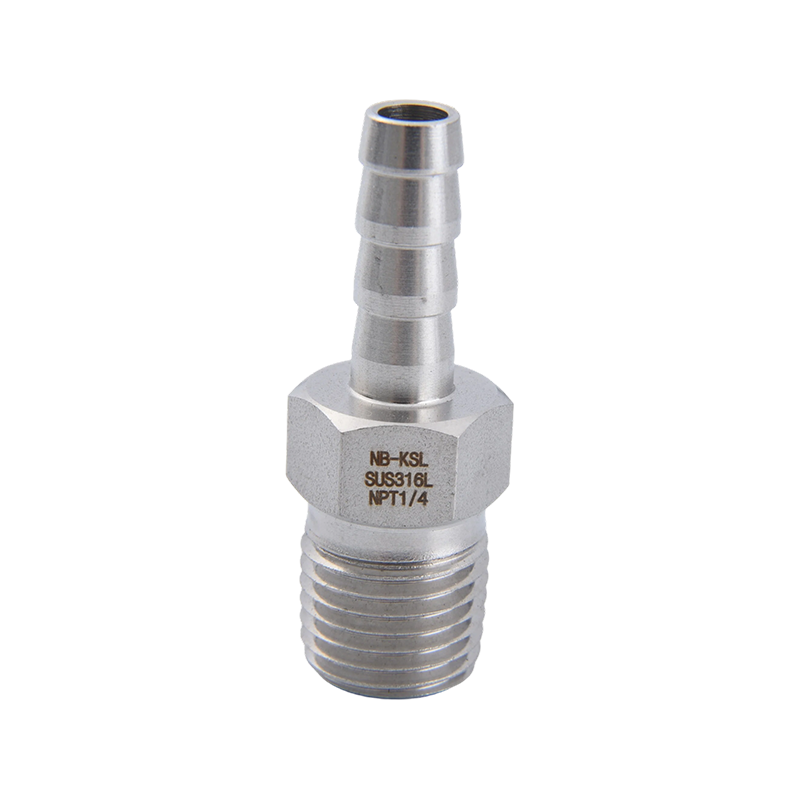

Выбор материала: почему нержавеющая сталь 316/316L доминирует в водородных системах

Водород — самая маленькая из существующих молекул, а это означает, что он проникает и диффундирует в металлические решетки гораздо более агрессивно, чем природный газ, азот или сжатый воздух. Эта диффузия вызывает водородное охрупчивание , механизм, при котором атомарный водород ослабляет границы зерен металла, что приводит к растрескиванию под напряжением, которое в противном случае было бы в пределах безопасного предела.

Не все металлы реагируют одинаково. В таблице ниже показано, как обычные материалы фитингов работают при работе с водородом.

Отраслевые стандарты, такие как АСМЭ Б31.12 (Водородные трубы и трубопроводы) и ISO 19880 прямо ограничивают или исключают некоторые углеродистые стали и медные сплавы из применения водорода под высоким давлением. Если ваш поставщик фитингов не может подтвердить соответствие одному из этих стандартов, воспринимайте это как тревожный сигнал, а не как незначительное упущение.

Понимание водородного охрупчивания и как его избежать

Что на самом деле происходит внутри металла

Атомарный водород диффундирует в металл по границам зерен и микродефектам. При циклическом нагружении давлением, таком как циклы наполнения и разгрузки на водородной заправочной станции, эти атомы водорода ускоряют зарождение и распространение трещин. Сталь, которая выглядит совершенно подходящей при испытании на статическое давление, все же может выйти из строя после нескольких тысяч циклов давления, если сплав склонен к охрупчиванию.

Практические способы снижения риска

• Укажите аустенитные нержавеющие стали (316/316L) или никелевые сплавы (Inconel 625, Monel) для любого фитинга, подвергающегося воздействию циклического водорода под высоким давлением.
• Запросите сертификаты завода, подтверждающие низкое содержание серы и фосфора, поскольку примеси повышают склонность к охрупчиванию.
• Избегайте нагартованных компонентов с высоким остаточным напряжением, если они не были должным образом сняты напряжения.
• По возможности отдавайте предпочтение кованым фитингам, а не литым — кованые компоненты обычно имеют Сопротивление усталости выше на 30–40 % в циклическом водородном обслуживании.

Выбор уплотнений и прокладок для работы с водородом

Уплотнения выходят из строя гораздо чаще, чем сам корпус фитинга. Небольшой размер молекул водорода означает, что материалы уплотнений, которые идеально работают с азотом или сжатым воздухом, могут значительно протекать с водородом при том же давлении. Правильный выбор уплотнения во многом зависит от давления, температуры и того, как часто соединение устанавливается и разрывается.

Полезное правило: Стандартные резиновые уплотнительные кольца (NBR, EPDM) обычно следует избегать при давлении выше 100 бар. при работе с водородом, поскольку проникновение водорода через эластомеры резко увеличивается с ростом давления, а быстрая разгерметизация может вызвать повреждение уплотнения в результате «взрывной декомпрессии», поскольку захваченный водород расширяется внутри резиновой матрицы.

Рекомендации по номинальному давлению: от 350 бар до 1000 бар.

Водородные фитинги обычно рассчитаны на рабочее давление с коэффициентом безопасности, а не только на давление разрыва. Большинство авторитетных производителей разрабатывают фитинги с соотношение разрывного давления к рабочему не менее 4:1 Это означает, что фитинг, рассчитанный на рабочее давление 350 бар, должен иметь минимальное давление разрыва около 1400 бар.

Никогда не выбирайте фитинг исключительно на основе соответствия вашему рабочему давлению. А минимальный запас прочности в 1,5 раза превышает максимальное рабочее давление системы. является широко используемым базовым уровнем, а приложения с более высокими циклами, такие как заправочные колонки, часто требуют еще большей прибыли из-за соображений усталости.

Сравниваемые типы фитингов: компрессионные, с торцевым уплотнением и приварные варианты.

Помимо материала и уплотнения, механическая конструкция самого фитинга влияет на надежность, техническое обслуживание и стоимость установки.

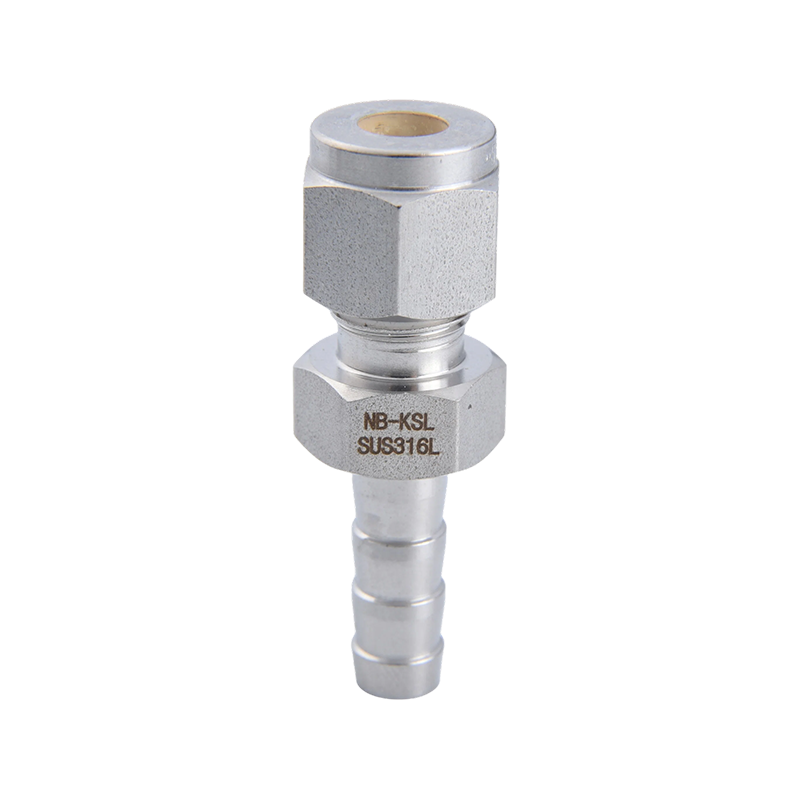

Компрессионные фитинги (с двойным обжимным кольцом)

Широко используется в контрольно-измерительных приборах и линиях подачи водорода среднего давления до 400 бар. Их легко устанавливать и использовать повторно, но они требуют точной подготовки труб и более чувствительны к ослаблению, вызванному вибрацией, в течение длительного периода эксплуатации.

Фитинги с торцевым уплотнением (типа VCR)

Предпочтительно для систем водорода высокой чистоты и высокого давления, таких как линии подачи электролизеров и аналитическое оборудование. Они обеспечивают превосходную герметичность, часто оцениваемую ниже. 1 x 10⁻⁹ атм·см3/сек, скорость утечки в гелиевом эквиваленте — но для каждого соединения обычно требуется новая металлическая прокладка для надежной герметизации.

Сварные/орбитальные сварные фитинги

Самый герметичный вариант для постоянных водородных трубопроводов высокого давления. Орбитальная сварка полностью исключает точки механического уплотнения, поэтому это стандартная практика для постоянной эксплуатации на водородных заправочных станциях и крупных электролизных предприятиях.

Распространенные ошибки, которых следует избегать при выборе водородных фитингов

• Повторное использование одноразовых металлических прокладок для экономии средств — это одна из основных причин утечек заправочных колонок на заправочных станциях.
• Если предположить, что фитинг, рассчитанный на природный газ или азот, автоматически подходит для водорода, то испытание на утечку гелием не всегда точно прогнозирует поведение проникновения водорода.
• Игнорирование требований к моменту затяжки на компрессионных фитингах и фитингах с торцевым уплотнением, что является основной причиной утечек на ранних этапах эксплуатации во время ввода в эксплуатацию.
• Не обращая внимания на температурные эффекты: раздача водорода часто предполагает быстрое предварительное охлаждение примерно до -40°С , и не все материалы уплотнений сохраняют гибкость при таких температурах.

Окончательный контрольный список перед заказом

Используйте этот контрольный список в качестве последнего шага проверки перед размещением заказа на поставку водородных фитингов:

• Подтвержденный материал — нержавеющая сталь 316/316L или эквивалент, одобренный для вашего класса давления.
• Тип уплотнения соответствует вашим требованиям к рабочему давлению и рабочему циклу.
• Номинальное давление фитинга включает как минимум 1,5-кратный запас прочности по сравнению с максимальным рабочим давлением.
• Поставщик может предоставить заводские сертификаты и документацию о соответствии требованиям по эксплуатации водорода (ASME B31.12 / ISO 19880).
• Монтажная бригада обучена правильным значениям крутящего момента или процедурам орбитальной сварки для выбранного типа фитинга.

Заранее выбрать водородный фитинг гораздо дешевле, чем потом бороться с утечками, простоями или инцидентами, связанными с безопасностью. В случае сомнений выберите комбинацию материала и уплотнения с более высоким номиналом — дополнительные затраты невелики по сравнению с риском отказа в водородной системе.
