НБ-КСЛ® Трубный фитинг — это механизм, используемый как для герметизации, так и для захвата трубок. Механические преимущества и геометрия фитингов этого типа обеспечивают герметичность сборки.

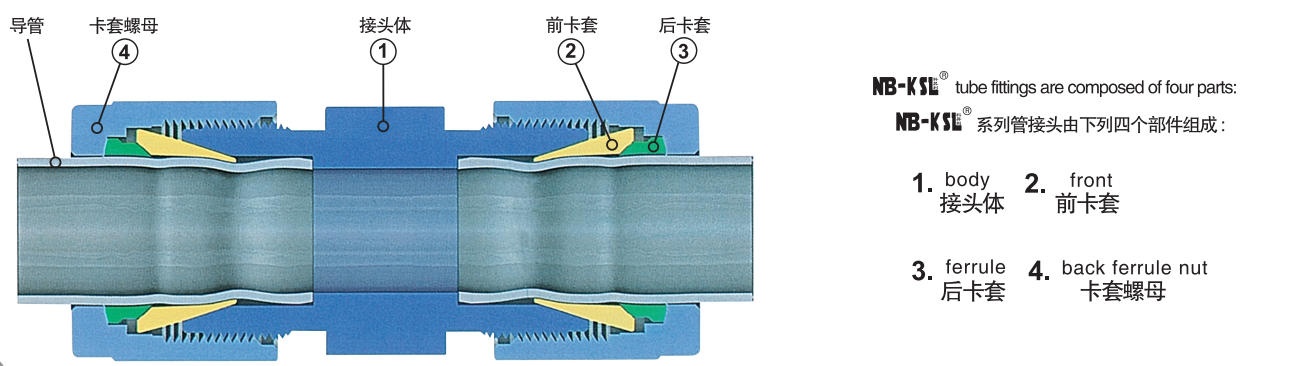

Для сборки просто вставьте трубку в сборку до тех пор, пока трубка не упрется в выступ. корпус фитинга (1) . Два наконечника перемещаются вперед между гайка (4) и корпус фитинга механической силой, создаваемой при вращении гайки по часовой стрелке. back ferrule (3) прижимается к конической задней части передняя втулка (2) , а передняя втулка вставляется в коническую горловину корпуса.

rear ferrule is swaged radially inward onto the tube while the front ferrule is lifted outward to form a full-faced seal on the tapered surface of the body.

Поворот гайки на 1-1/4 оборота из положения затяжки вручную обеспечивает постоянный привод уплотнительных элементов. Это обеспечивает эффективное уплотнение как в условиях высокого давления, так и в условиях сверхвысокого вакуума.
